PCB板上的貼片電容如何識別?貼片電容由于體積小，無法印刷標示，因而通常都是在貼片生產時的料盤上有標簽標示。如果是單個的貼片電容,那就要用電容測試儀測出它的容量。 沒有標識的能夠經過丈量電容的長寬來辨認系列類型，詳細品牌之類的能夠找到相同的進行比照辨認。

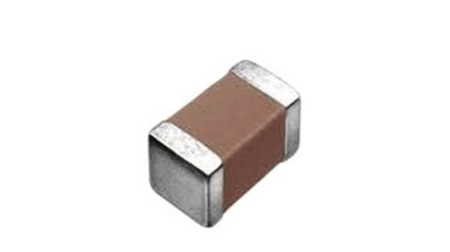

　　貼片電容全稱為：多層(積層/疊層)片式陶瓷電容器，也稱為貼片電容/片容。英文全稱：Multi-layerceramiccapacitors。英文縮寫：MLCC。 貼片電容有兩種尺度表明辦法，一種是以英寸為單位來表明，一種是以毫米為單位來表明，如0402系列的貼片電容， 04 表明長度是0.04 英寸，02 表明寬度0.02 英寸。

　　電容：可分為無極性和有極性兩類，無極性電容下述兩類封裝最為多見。貼片式電容表面一般為黃色、黑色或淡藍色，可分為無極性和有極性兩類。其效果主要是鏟除由芯片自身產生的各種高頻信號對其他芯片的串擾，然后讓各個芯片模塊能夠不受攪擾的正常工作。在高頻電子振動線路中，貼片式電容與晶體振動器等元件一起組成振動電路，給各種電路提供所需的時鐘頻率。

　　貼片的封裝主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W

　　電容電阻外形尺寸與封裝的對應聯系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

　　電容自身的大小與封裝方式無關，封裝與標稱功率有關。長和寬通常是用毫米表明的?？墒穷愋褪沁x用的英寸的表明辦法。挑選適宜的封裝榜首要看PCB空間，是不是能夠放下這個器材。通常來說，封裝大的器材會對比廉價，小封裝的器材由于加工進展要高一點，有可能會貴一點，然后封裝大的電容耐壓值會比封裝小的同容量電容耐壓值高，這些都是要根據實踐的需要來挑選的。小封裝的元器材對貼裝請求會高一點，比如SMT機器的精度。如手機里邊的電路板，由于空間有限，作業電壓低，就能夠選用0402的電阻和電容，而大容量的鉭電容就多為3216等大的封裝。

　　如果遇到特殊情況，比如貼片電容的正負極不是常規設置或被混亂，接電路板不知道電容的正負極時，可以用萬用表來丈量。電容南北極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容南北極之間的電阻叫做絕緣電阻或漏電電阻。只要電解電容的正極接電源正(電阻撓時的黑表筆)，負端接電源負(電阻撓時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。
