順絡LQH5BPN系列電感的飽和電流測試需結合其高頻特性與小型化設計，采用脈沖電流注入法結合電感-電流特性曲線分析進行精確測量。以下為具體測試方案與分析：

一、測試方法選擇

脈沖電流注入法

原理：通過快速施加脈沖電流，監測電感兩端的電壓變化。當電感進入飽和狀態時，其電感量下降，導致電壓波形出現非線性畸變(如電壓跌落或波形畸變)。

優勢：適用于高頻電感(如LQH5BPN系列)，避免直流測試中因磁芯發熱導致的誤差。

設備需求：脈沖電流源、高速示波器、差分探頭(用于高頻信號測量)。

電感-電流特性曲線法

步驟：

施加小電流(如10mA)，測量電感值(L-I測試儀或LCR表)。

逐步增加電流(如每次增加100mA)，記錄電感值變化。

當電感值下降至初始值的90%(或廠商定義值)時，對應的電流即為飽和電流(Isat)。

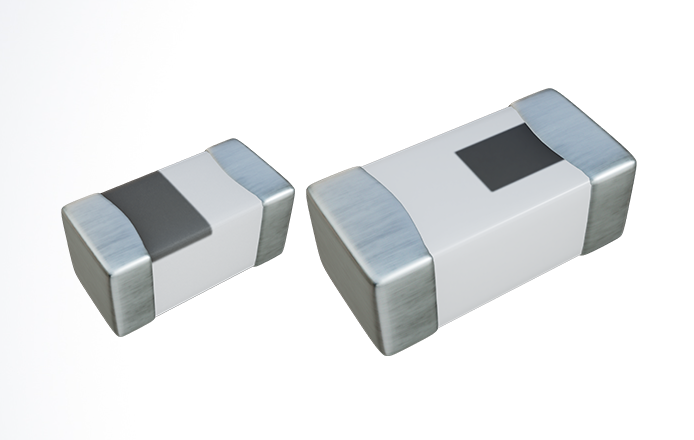

注意：LQH5BPN系列電感因尺寸小(如0603/0805封裝)，需確保測試夾具的寄生電感不影響結果。

二、測試關鍵參數

測試頻率

LQH5BPN系列電感通常用于高頻電路(如MHz級)，測試時需選擇與工作頻率相近的激勵信號(如1MHz正弦波)，以反映實際工況下的飽和特性。

電流步進與穩定時間

電流步進值需根據電感規格調整(如從0A逐步升至3A，步進0.1A)。

每次電流變化后需等待足夠時間(如10ms)以確保磁芯穩定。

溫度控制

飽和電流受溫度影響顯著，需在25℃±2℃環境下測試，或記錄不同溫度下的飽和電流變化(如順絡可能提供-55℃~+125℃的溫漂曲線)。

三、測試結果分析

飽和電流判定標準

順絡通常定義飽和電流為電感量下降10%~30%時的電流值(需參考具體型號規格書)。例如，若LQH5BPN100MQT初始電感為10μH，飽和電流對應電感降至8μH時的電流。

高頻特性影響

高頻下電感的等效串聯電阻(ESR)和分布電容(C)可能影響測試結果，需通過阻抗分析儀(如Keysight E4990A)驗證電感的高頻等效模型。

與廠商數據對比

順絡官網可能提供LQH5BPN系列的典型飽和電流值(如1.2A@25℃)，測試結果應與其規格書范圍一致。若偏差較大，需檢查測試條件或電感是否損壞。

四、測試設備推薦

脈沖電流源：Keysight B2962A(6.5位精度，支持脈沖模式)。

高速示波器：Tektronix MSO64(帶寬≥1GHz，采樣率≥25GS/s)。

LCR表：HIOKI IM3536(支持高頻L-Q-D測量，頻率范圍20Hz~8MHz)。

溫箱：ESPEC SU-241(用于不同溫度下的飽和電流測試)。

五、注意事項

避免磁芯機械應力：測試夾具需避免對電感施加過大壓力，防止磁芯開裂導致性能變化。

去耦電容：在電源端添加高頻去耦電容(如0.1μF陶瓷電容)，減少電源噪聲干擾。

多次測量取平均：因磁滯效應，建議對同一電感進行3次測試，取飽和電流的平均值。

通過上述方法，可準確獲取順絡LQH5BPN系列電感的飽和電流，為電路設計(如DC-DC轉換器、濾波電路)提供可靠參數。實際測試中需結合具體型號規格書調整測試條件。
