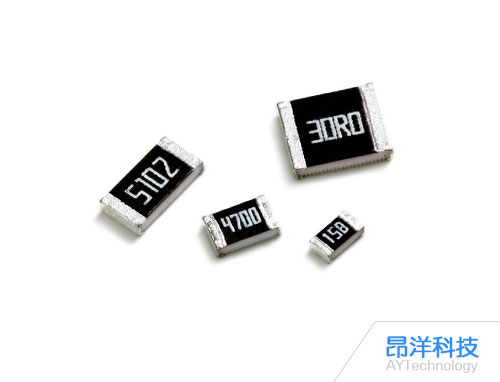

貼片電阻作為電子電路中不可或缺的元件，其阻值標識方法對于電路設計、生產和維護具有重要意義。E24和E96系列是貼片電阻中常用的兩種阻值代碼體系，它們各自具有獨特的標識方式和應用場景。本文將對這兩種系列進行詳細解讀，幫助讀者更好地理解和應用貼片電阻。

E24系列解讀

標識方法

E24系列電阻的阻值通常用三位或四位數字表示。對于大于10Ω的電阻，前兩位數字表示阻值的有效數字，第三位數字表示冪次(即乘以10的幾次方)。例如，阻值代碼“100”表示10Ω(10×100)，“123”表示12kΩ(12×103)。對于小于10Ω的電阻，則用“R”表示小數點，如“1R0”表示1.0Ω，“4R7”表示4.7Ω。

當采用四位數字表示時，前三位為有效數字，第四位為冪次。例如，“1002”表示10kΩ(100×10^2)。

應用場景

E24系列電阻的精度通常為±5%或±2%，適用于對精度要求不高的電路，如一般的信號處理、電源電路等。

E96系列解讀

標識方法

E96系列電阻的阻值表示方法相對復雜，通常用三位數字或兩位數字加一個字母來表示。

三位數字表示法：前兩位數字表示有效數字，第三位數字表示乘以10的冪次。例如，阻值代碼“473”表示47kΩ(47×10^3)。

兩位數字加字母表示法：兩位數字表示E96系列中的第幾個阻值，字母表示乘以10的幾次方。字母與冪次的對應關系如下：A=10^0.B=10^1.C=10^2.…，Z(部分資料未列出全部字母，但通常涵蓋到10^6或更高次方)。例如，阻值代碼“47C”表示30.1kΩ(從E96系列阻值表中查得47對應的阻值為30.1.C表示乘以10^3)。

應用場景

E96系列電阻的精度通常為±1%，適用于對精度要求較高的電路，如精密測量、高頻電路等。

示例解析

E24系列示例：阻值代碼“104”表示100kΩ(10×10^4)。

E96系列示例：阻值代碼“18A”表示150Ω(從E96系列阻值表中查得18對應的阻值為150.A表示乘以10^0)。

貼片電阻的E24和E96系列阻值代碼體系各有特點，適用于不同的應用場景。E24系列簡單直觀，適用于對精度要求不高的電路;E96系列則提供了更高的精度和更細致的阻值劃分，適用于精密電路。掌握這兩種系列的阻值代碼，有助于快速準確地識別和使用貼片電阻，提高電路設計和維護的效率。
